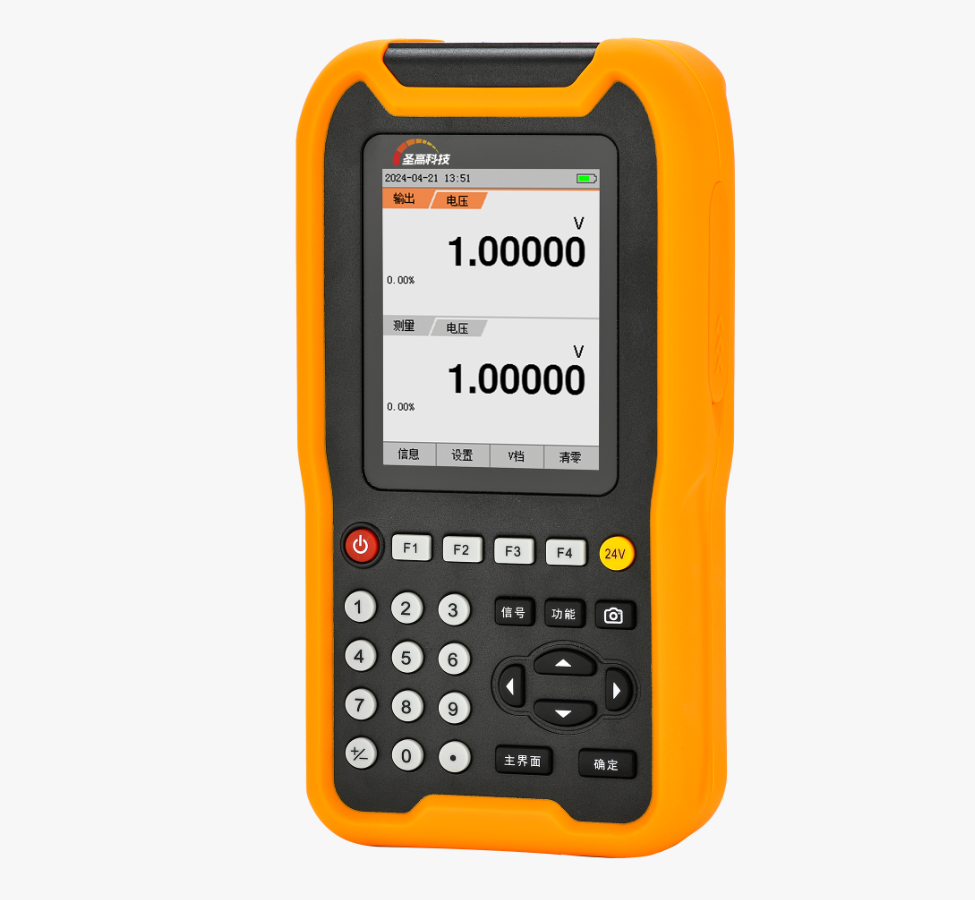

SG62X系列多功能过程校验仪

SG62X系列多功能过程校验仪集HART手操器、测量表、信号源、回路电源等功能于一体。
完全隔离的双通道，可同时输出与测量电压、电流、电阻、频率、脉冲、TC、RTD。
体积小、重量轻、功能强大、续航时间长为特点，只需一台设备，即可完成现场校准、排障和维护保养等工作，有效提升现场工作效率！
具有0.01级和0.02级的准确度指标，是计量院所和现场校验理想的计量器具！

在线留言

产品详情：

主要特点

体积小、重量轻、功能强大、续航时间长、单手轻松持握；
智能手机菜单操作模式：图文快速操作向导，图标式菜单管理；
内嵌式冷端保温模块，快速精准跟踪温度变化，实现冷端自动补偿；
信号类型齐全、精度指标高，是计量院所的理想计量器具；
HART手操器功能支持费希尔 DVC6200自动整定；
3.5英寸彩屏；

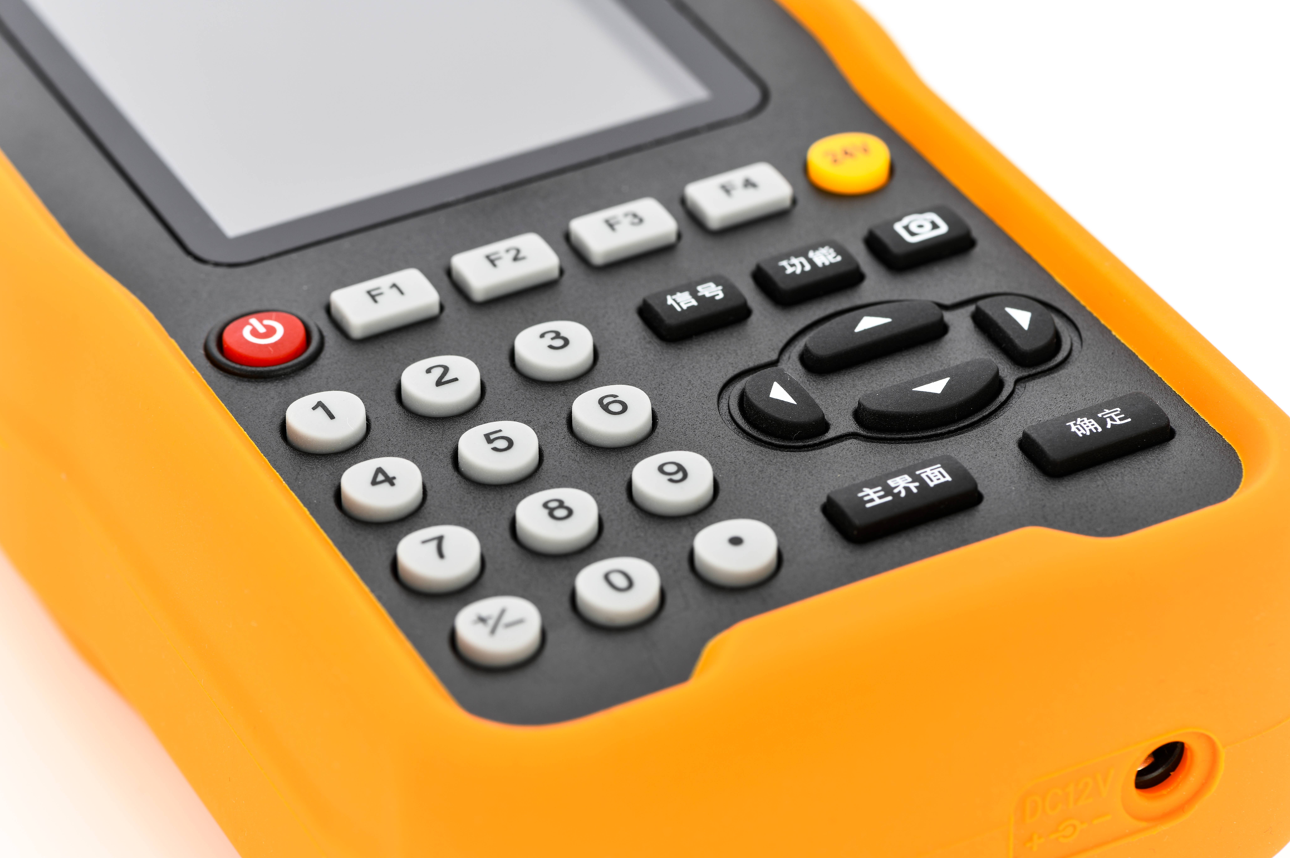

硅胶按键；
支持系统固件升级。

产品选型

功能选项			智能过程校验仪	多功能过程校验仪
功能选项			SG627H	SG627
输出	电压	-12.0000~30.000 V	●	●
	电压	-120.000~120.000 mV	●	●
	电流	0.000~30.000 mA	●	●
	电阻	0.00~4000.0 Ω	●	●
	热电偶	12种	●	●
	热电阻	13种	●	●
	频率	0.00001~50.000 kHz	●	●
	脉冲	1~999999 PCS	●	●
	24V独立电源	最大带载40mA	●	●
测量	电压	-120.000~120.000 V	●	●
	电压	-120.000~120.000 mV	●	●
	电流	-120.00~120.00 mA	●	●
	电阻	0.000~7500.0 Ω	●	●
	频率	0.00050~50.000 kHz	●	●
	热电偶	12种（详见表4）	●	●
	热电阻	13种（详见表5）	●	●
	脉冲	1~999999 PCS	●	●
	开关		●	●
	ρ值	120秒	●	●
其他功能	HART手操器	（支持DVC6200自动整定）	●	-
其他功能	PH计检定仪		⭕	⭕

注：● 标配；⭕ 选配；- 无。

功能简介

输出电压、电流、电阻、频率、脉冲，模拟热电偶、模拟热电阻，PH计；
测量电压、电流、电阻、频率、脉冲、开关（通断）、热电偶、热电阻、PH计；
具有HART通信功能；
一键开启侧边24V独立电源功能；
两个独立的通道可同步输出和测量；
三种冷端温度补偿方式：采用外置Pt100测温探头进行实时温度补偿；采用键入固定温度值进行恒定温度补偿；采用内置温度传感器进行冷端温度补偿；
内置一键查看信息功能，快速查看当前通道类型、信号类型、量程范围、端口耐压、接线示意图，给使用者提供了最大的操作便利；
mA信号输出时，提供内部和外部两种回路供电方式；
mA信号测量时，可为变送器提供回路电源；
频率：输出支持方波和正弦波，可设置占空比和幅值；
脉冲：输出可设置频率、幅值和占空比；测量可设置触发方式；
电阻和热电阻测量支持二/三/四线制接线方式；
采用先进的电阻输出技术，电阻信号输出时的响应速率更快、更稳定；
电阻信号输出响应速率快、稳定、允许激励电流广，支持快速脉冲型RTD温度变送器和PLC的校准；
测量锁档功能：快速切换测量档位，使测量更加准确。

-电压：自动、100mV、1V、10V、100V；

-电流：自动、30mA、100mA；

-电阻：自动、500Ω、5000Ω；

单位换算功能：
1. 输出/测量信号的单位可换算成其它工程单位或自定义单位，支持线性、x2、√x、√x3、√x5函数运算；
2. 可校准开方型变送器及对应的显示仪表。
输出微调功能：支持输出值的任意位数上进行信号微调，通过上下左右导航键快速更改输出值；
步进输出功能：可设置输出范围、模式（点数/百分比/数值）、行程方向、间隔时间、重复次数、自动或手动输出信号，便于快速检查线性和响应时间；
斜坡输出功能：可设置输出范围、停留时间、行程时间、触发开关、重复次数，捕捉开关动作，自动校准开关类仪表；
数据统计功能：统计测量最小值、最大值、平均值、每分钟变化率。
测量滤波功能：开启时可设置滤波数量，测量数据更加稳定。
节能管理：
1. 可设置定时息屏；
2. 可设置定时关机。
向导式精度修正，用户可自行修正产品准确度，无需返厂。
准确度等级：0.01级、0.02级；
典型温度系数：1x10^-6量程/℃（环境温度每变化1℃对准确度影响仅为百万分之一）；
典型时漂：3x10^-5量程/年（每年时间漂移对准确度影响仅为十万分之三）；
HART手操器功能：
1. 支持HART官网认证的版本5、6、7的设备；
2. HART离线通信时提供内部24V DC回路电源和内置250Ω HART回路电阻；
3. HART在线通信时，内置250Ω HART回路电阻可供选择；
4. 提供内置250Ω HART回路电阻时；
5. HART工作界面同时显示校验仪输出测量值；
6. 调试、校准现场HART设备；
7. HART工作界面全中文显示；
8. 支持费希尔 DVC6200自动整定；
通讯功能：
支持USB有线通讯；
全中文界面，界面设计更友好；
硅胶按键，可设置按键声音提示；
测试线和信号端口均采用低热电势材料和24K镀金工艺。

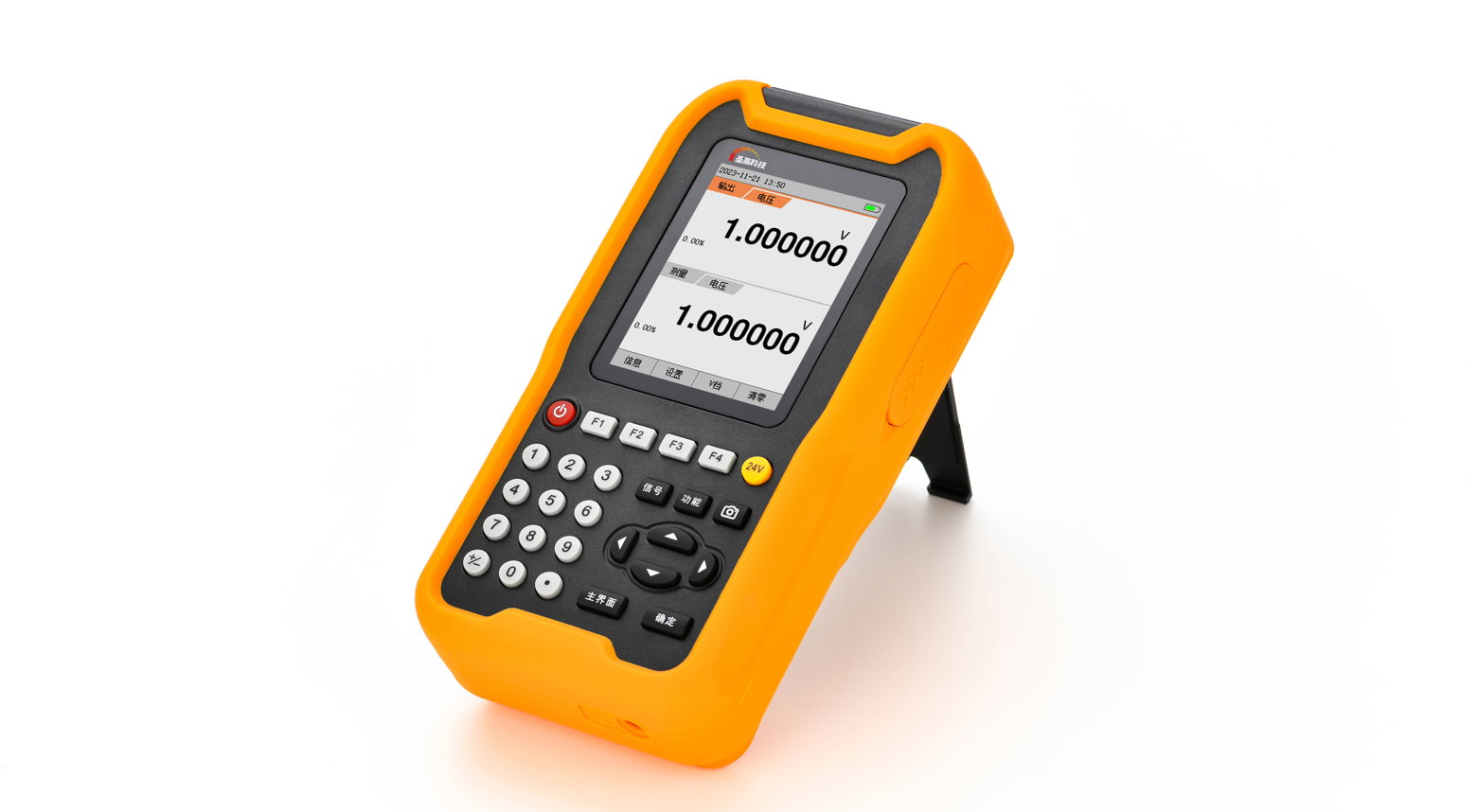

防脱落挂钩设计，方便携带，可在使用时解放双手。
免费下载与升级：通信协议、固件软件；
五年保修，接收功能定制服务。

通用技术指标

工作环境

温度：(-10～50)℃;
相对湿度：<90%(非凝露);
气压：(86～106)kPa。

存储环境

温度：(-20~60)℃;
相对湿度：<90%(非凝露)。

电源

供电：可充电锂电池组供电，或者专用12VDC适配器供电；
充电：专用12VDC适配器供电，充电时间小于5小时；
工作时间：充满电后，连续工作时间大于16小时(如果24VDC回路电源打开，24VDC独立电源打开，或者有电流输出时，工作时间会相应缩短);
电池电压过低时，仪表会自动关机保护；
为达到最佳的测量、输出精度，推荐使用电池供电。

技术参数

显示：3.5”高分辨率TFT彩屏；
尺寸：197mmx103mmx55mm(长X宽X高)；
重量：约0.8kg;
功耗：典型功耗2W(测量状态),最大功耗3W(24V电源打开并带最大负载或者电流输出量程上限，液品背光处于最亮状态);

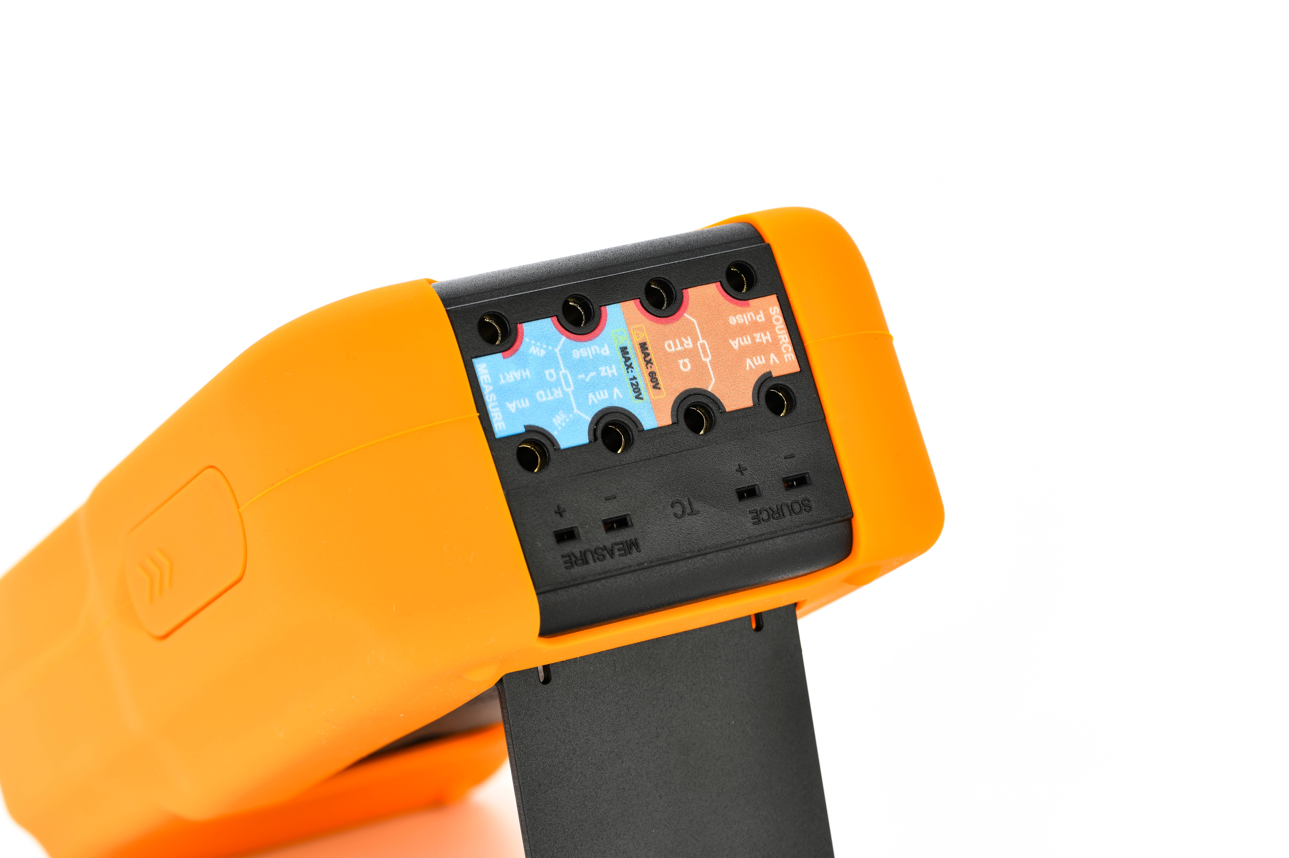

输出测量端口：标准φ4mm电气插孔；
热电偶模拟输出及测量(采用冷端自动补偿模式):热电偶扁平微型插座；
充电插孔：DC5.5*2.1mm充电接口；

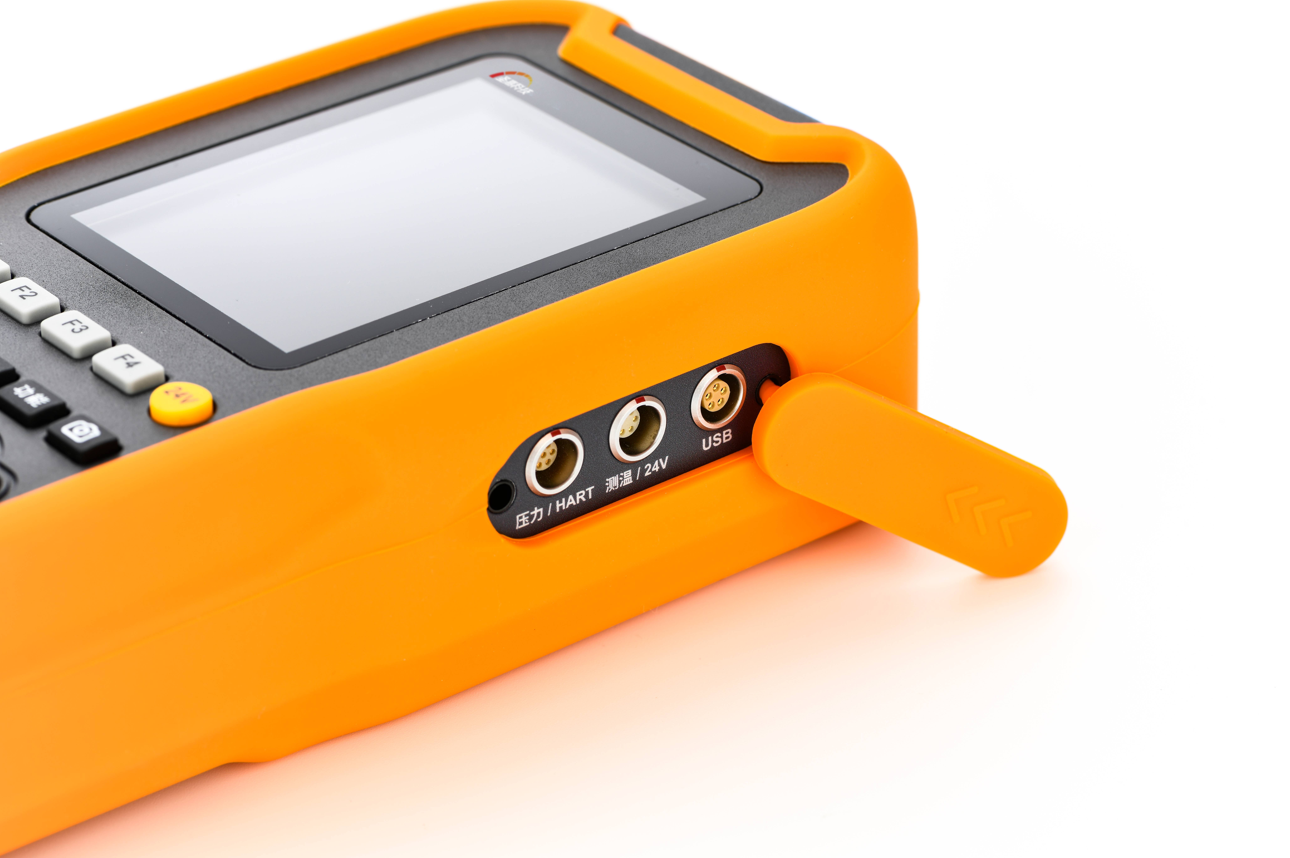

压力模块接口：7芯圆形航空接插连接器；
RS232参数：波特率57600；数据长度8位；停止位1位;
实时时钟：年设置范围为2000~2099，24小时制。

输出技术指标

功能	输出量程	输出范围	分辨力	最大允许误差
功能	输出量程	输出范围	分辨力	0.01级	0.02级
电压	30.000 V	-12.0000~ 30.000 V	1 mV	±（0.008%读数+1.5 mV）	±（0.015%读数+1.5 mV）
	±10.0000 V		0.1 mV	±（0.008%读数+0.5 mV）	±（0.015%读数+0.5 mV）
	±1.00000 V		10 μV	±（0.008%读数+50 μV）	±（0.015%读数+50 μV）
	±100.000 mV	-120.000~ 120.000 mV	1 μV	±（0.008%读数+6 μV）	±（0.015%读数+6 μV）
热电偶	S、R、B、K、N、E、J、T、WRe3-25、WRe5-26	-	0.1 ℃	详见表4热电偶技术指标
电流	30.000 mA	0.000~ 30.000 mA	1 μA	±（0.01%读数+2 μA）	±（0.015%读数+2 μA）
电阻	4000.00 Ω	0.000~ 4000.00 Ω	10 mΩ	±（0.008%读数+80 mΩ）	±（0.015%读数+80 mΩ）
电阻	400.000 Ω	0.000~ 4000.00 Ω	1 mΩ	±（0.008%读数+8 mΩ）	±（0.015%读数+8 mΩ）
热电阻	Pt10、Pt50、Pt100、Pt200、Pt400、Pt500、Pt1000、Cu50、Cu100、BA1、BA2、BA3、G	-	0.01 ℃	详见表5热电阻技术指标
频率	50.0000 kHz	0.000010~ 50.0000 kHz	0.1 Hz	±1.5 Hz
	10.00000 kHz		0.01 Hz	±0.15 Hz
	1.000000 kHz		0.001 Hz	±0.015Hz
脉冲	999999 个	1~999999 个	1 个	±1个脉冲
PH计	-3.0000~17.0000pH	-3.0000~ 17.0000pH	0.0001 pH	±（0.003%读数+ 0.0002 pH）	±（0.006%读数+ 0.0002 pH）
说明	电压档最大输出电流：10mA；负载效应≤50μV/mA；20mA输出负载能力≤1kΩ；输出方波信号振幅：0.1~10.0Vpp；输出正弦波信号振幅：0.1~10.0Vpp；方波占空比：2~98%；脉冲输出时频率设置范围：0.0001~50kHz；振幅设置范围：0.1~10.0V；电阻、热电阻外激电流工作范围：0.4~10mA/400Ω；0.04~1mA/4000Ω。注：环境温度20±5℃，一年内准确度

测量技术指标

功能	测量量程	测量范围	分辨力	最大允许误差
功能	测量量程	测量范围	分辨力	0.01级	0.02级
电压	±100.000 V	-120.000~ 120.000 V	1 mV	±（0.008%读数+1.5 mV）	±（0.015%读数+1.5 mV）
	±10.0000 V		0.1 mV	±（0.008%读数+0.5 mV）	±（0.015%读数+0.5 mV）
	±1.00000 V		10 μV	±（0.008%读数+50 μV）	±（0.015%读数+50 μV）
	±100.000 mV	-120.000~ 120.000 mV	1 μV	±（0.008%读数+6 μV）	±（0.015%读数+6 μV）
热电偶	S、R、B、K、N、E、J、T、WRe3-25、WRe5-26	-	0.1 ℃	详见表4热电偶技术指标
电流	±100.00 mA	-120.00~ 120.00 mA	10 μA	±（0.01%读数+10 μA）	±（0.015%读数+10 μA）
电流	±30.000 mA	-120.00~ 120.00 mA	1 μA	±（0.01%读数+2 μA）	±（0.015%读数+2 μA）
电阻	5000.00 Ω	0.000~ 7500.00 Ω	10 mΩ	±（0.008%读数+80 mΩ）	±（0.015%读数+80 mΩ）
电阻	500.000 Ω	0.000~ 7500.00 Ω	1 mΩ	±（0.008%读数+8 mΩ）	±（0.015%读数+8 mΩ）
热电阻	Pt10、Pt50、Pt100、Pt200、Pt400、Pt500、Pt1000、Cu50、Cu100、BA1、BA2、BA3、G	-	0.01 ℃	详见表5热电阻技术指标
频率	50.0000 kHz	0.00050~ 50.0000 kHz	0.1 Hz	±1.5 Hz
	10.00000 kHz		0.01 Hz	±0.15 Hz
	1.000000 kHz		0.001 Hz	±0.015 Hz
脉冲	999999 个	1~999999 个	1 个	±1个脉冲
PH计	-3.0000~17.0000pH	-3.0000~ 17.0000pH	0.0001 pH	±（0.003%读数+ 0.0002 pH）	±（0.006%读数+ 0.0002 pH）
ρ值	0.1~200秒	0.00001~0.99999	0.00001	0.00005
说明	10V及以上量程档测量输入阻抗≥3MΩ；1V及以下量程档测量输入阻抗≥500MΩ；电流测量输入阻抗≤10Ω；频率测量输入阻抗≥10MΩ；输入幅值：0.1~60V（rms）；电阻、热电阻测量电流：1mA/500Ω；0.25mA/5000Ω；脉冲测量时触发电平1.0V（建议输入脉冲的幅值>1.0V）。注：环境温度20±5℃，一年内准确度

热电偶技术指标

热电偶分度号	温度范围	最大允许误差（模拟输出和测量）
热电偶分度号	温度范围	0.01级	0.02级
S	-35~0 ℃	±0.9 ℃	±0.9 ℃
	0~100 ℃	±0.8 ℃	±0.8 ℃
	100~1768 ℃	±0.6 ℃	±0.6 ℃
R	-35~0 ℃	±1.2 ℃	±1.2 ℃
	0~200 ℃	±0.9 ℃	±0.9 ℃
	200~1768 ℃	±0.5 ℃	±0.6 ℃
B	600~800 ℃	±0.8 ℃	±0.8 ℃
B	800~1820 ℃	±0.7 ℃	±0.7 ℃
K	-260~-200 ℃	±1.0 ℃	±1.1 ℃
	-200~-100 ℃	±0.4 ℃	±0.5 ℃
	-100~600 ℃	±0.3 ℃	±0.3 ℃
	600~1372 ℃	±0.4 ℃	±0.4 ℃
N	-205~-100 ℃	±0.5 ℃	±0.5 ℃
N	-100~1300 ℃	±0.3 ℃	±0.4 ℃
E	-255~-200 ℃	±0.5 ℃	±0.6 ℃
	-200~-100 ℃	±0.2 ℃	±0.2 ℃
	-100~700 ℃	±0.2 ℃	±0.2 ℃
	700~1000 ℃	±0.2 ℃	±0.2 ℃
J	-210~-100 ℃	±0.3 ℃	±0.3 ℃
	-100~700 ℃	±0.2 ℃	±0.2 ℃
	700~1200 ℃	±0.2 ℃	±0.3 ℃
T	-250~-100 ℃	±0.8 ℃	±0.8 ℃
	-100~0 ℃	±0.3 ℃	±0.3 ℃
	0~400 ℃	±0.2 ℃	±0.2 ℃
WRe3-25	0~2000 ℃	±0.5 ℃	±0.6 ℃
WRe3-25	2000~2315 ℃	±0.8 ℃	±0.9 ℃
WRe5-26	0~1000 ℃	±0.4 ℃	±0.4 ℃
	1000~2000 ℃	±0.5 ℃	±0.6 ℃
	2000~2315 ℃	±0.8 ℃	±1.0 ℃
符合90国际温标，由mV输出及测量的最大允许误差决定；不包括传感器和补偿导线误差；以上指标基于参考端温度0℃；对于内置或外置冷端补偿加0.2℃误差注：环境温度20±5℃，一年内准确度

热电阻技术指标

热电阻分度号	温度范围	模拟输出最大允许误差		测量最大允许误差
热电阻分度号	温度范围	0.01级	0.02级	0.01级	0.02级
Pt10（385）	-200~200 ℃	±0.23 ℃	±0.31 ℃	±0.25 ℃	±0.33 ℃
	200~600 ℃	±0.34 ℃	±0.41 ℃	±0.36 ℃	±0.43 ℃
	600~850 ℃	±0.40 ℃	±0.51 ℃	±0.42 ℃	±0.53 ℃
Pt50（385）	-200~200 ℃	±0.09 ℃	±0.12 ℃	±0.11 ℃	±0.14 ℃
	200~600 ℃	±0.13 ℃	±0.20 ℃	±0.15 ℃	±0.22 ℃
	600~850 ℃	±0.18 ℃	±0.26 ℃	±0.20 ℃	±0.28 ℃
Pt100（385）	-200~200 ℃	±0.08 ℃	±0.10 ℃	±0.10 ℃	±0.12 ℃
	200~600 ℃	±0.12 ℃	±0.16 ℃	±0.14 ℃	±0.18 ℃
	600~850 ℃	±0.15 ℃	±0.22 ℃	±0.17 ℃	±0.24 ℃
Pt200（385）	-200~200 ℃	±0.15 ℃	±0.18 ℃	±0.17 ℃	±0.20 ℃
	200~300 ℃	±0.15 ℃	±0.20 ℃	±0.17 ℃	±0.22 ℃
	300~600 ℃	±0.18 ℃	±0.25 ℃	±0.20 ℃	±0.27 ℃
	600~850 ℃	±0.28 ℃	±0.37 ℃	±0.31 ℃	±0.41 ℃
Pt400（385）	-200~0 ℃	±0.06 ℃	±0.08 ℃	±0.08 ℃	±0.10 ℃
	0~200 ℃	±0.10 ℃	±0.12 ℃	±0.12 ℃	±0.15 ℃
	200~600 ℃	±0.13 ℃	±0.20 ℃	±0.16 ℃	±0.23 ℃
	600~850 ℃	±0.15 ℃	±0.25 ℃	±0.17 ℃	±0.27 ℃
Pt500（385）	-200~200 ℃	±0.08 ℃	±0.10 ℃	±0.11 ℃	±0.13 ℃
	200~600 ℃	±0.13 ℃	±0.19 ℃	±0.15 ℃	±0.22 ℃
	600~850 ℃	±0.18 ℃	±0.26 ℃	±0.20 ℃	±0.28 ℃
Pt1000（385）	-200~200 ℃	±0.05 ℃	±0.08 ℃	±0.07 ℃	±0.11 ℃
	200~600 ℃	±0.09 ℃	±0.16 ℃	±0.11 ℃	±0.18 ℃
	600~850 ℃	±0.12 ℃	±0.22 ℃	±0.14 ℃	±0.24 ℃
Cu50	-50~150 ℃	±0.08 ℃	±0.10 ℃	±0.10 ℃	±0.12 ℃
Cu100	-50~150 ℃	±0.07 ℃	±0.11 ℃	±0.09 ℃	±0.13 ℃
BA1	-200~0 ℃	±0.07 ℃	±0.09 ℃	±0.09 ℃	±0.11 ℃
	0~400 ℃	±0.11 ℃	±0.17 ℃	±0.13 ℃	±0.19 ℃
	400~650 ℃	±0.14 ℃	±0.22 ℃	±0.16 ℃	±0.24 ℃
BA2	-200~200 ℃	±0.08 ℃	±0.10 ℃	±0.10 ℃	±0.12 ℃
BA2	200~650 ℃	±0.12 ℃	±0.16 ℃	±0.14 ℃	±0.18 ℃
BA3	-50~100 ℃	±0.09 ℃	±0.12 ℃	±0.08 ℃	±0.11 ℃
G	-50~150 ℃	±0.10 ℃	±0.13 ℃	±0.10 ℃	±0.14 ℃
符合90国际温标，由电阻输出与测量的最大允许误差决定。注：环境温度20±5℃，一年内准确度
