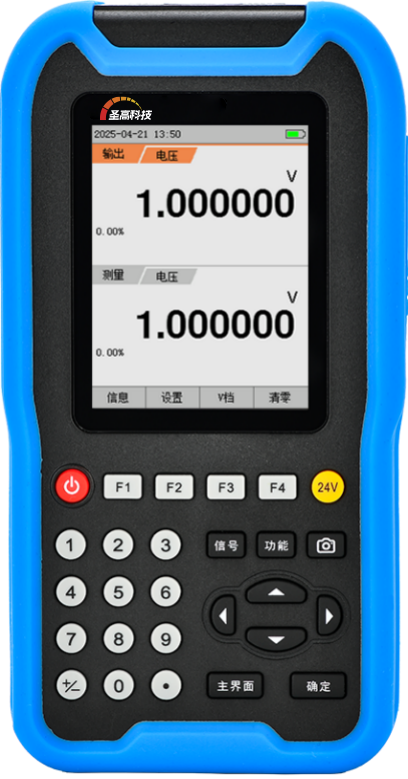

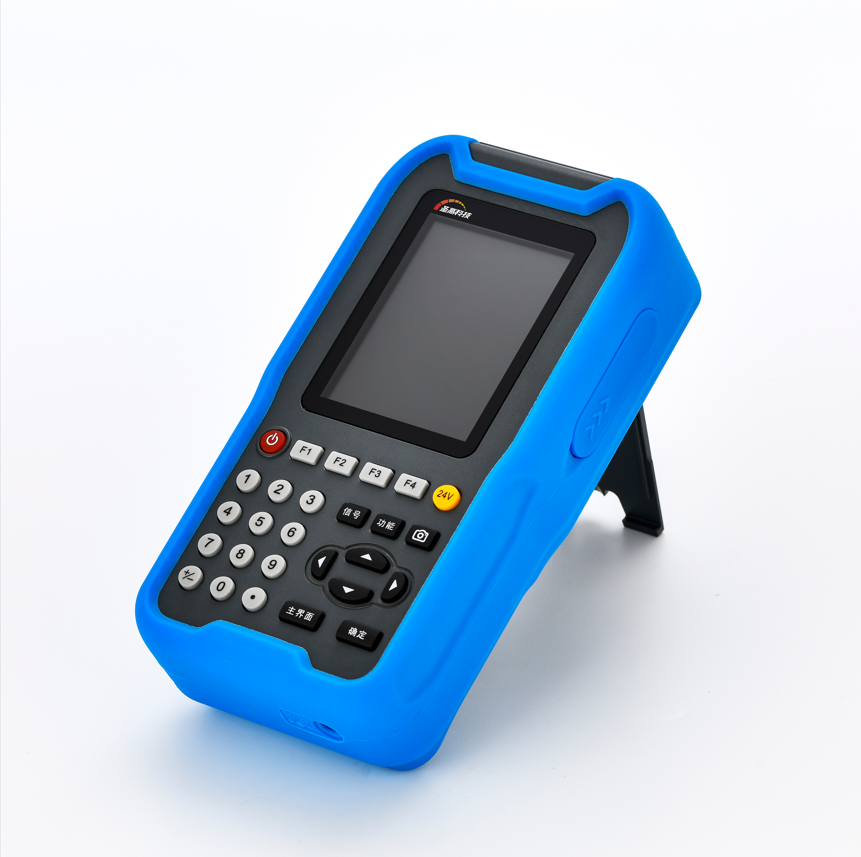

SG61X系列高精度过程校验仪
产品简介：
SG61X系列智能过程校验仪内置文档化测试任务，集HART手操器、测量表、信号源、回路电源、数据记录仪等功能于一体；
完全隔离的双通道，可同时输出与测量电压、电流、电阻、频率、脉冲、TC、RTD；
准确度等级：0.01级、0.02级；
体积小、重量轻、功能强大、续航时间长为特点，只需一台设备，即可完成现场校准、排障和维护保养等工作，有效提升现场工作效率。
主要特点：
● 体积小、重量轻、功能强大、续航时间长、单手轻松持握；
● 智能手机菜单操作模式：图文快速操作向导，图标式菜单管理；
● 内嵌式冷端保温模块，快速精准跟踪温度变化，实现冷端自动补偿。
● 双通道温度测量功能，支持自定义工业型和标准型铂电阻温度探头。
● 具有屏幕快照存储功能；
● 强大的数据记录功能，实时形成曲线和数据统计；
● 3.5英寸彩屏；
● 硅胶按键；
● HART 手操器功能支持费希尔 DVC6200 自动整定；
● 支持系统固件升级。
产品选型
功能选项 | 高精度 智能校验仪 | 高精度 过程校验仪 | 高精度 温度校验仪 | |||
SG618H | SG618 | SG617 | SG613 | |||
输
出 | 电压 | -12.00000~30.0000 V | ● | ● | ● | ● |
-120.0000~120.0000 mV | ● | ● | ● | ● | ||
电流 | 0.0000~30.0000 mA | ● | ● | ● | - | |
电阻 | 0.000~4000.00 Ω | ● | ● | ● | ● | |
热电偶 | 12种 | ● | ● | ● | ● | |
热电阻 | 13种 | ● | ● | ● | ● | |
频率 | 0.000010~100.0000 kHz | ● | ● | ● | - | |
脉冲 | 1~9999999 PCS | ● | ● | ● | - | |
24V独立电源 | 最大带载40mA | ● | ● | ● | ● | |
测
量 | 电压 | -120.0000~120.0000 V | ● | ● | ● | ● |
-120.0000~120.0000 mV | ● | ● | ● | ● | ||
电流 | -120.000~120.000 mA | ● | ● | ● | - | |
电阻 | 0.0000~7500.00 Ω | ● | ● | ● | ● | |
频率 | 0.000500~100.0000 kHz | ● | ● | ● | - | |
热电偶 | 12种（详见表4） | ● | ● | ● | ● | |
热电阻 | 13种（详见表5） | ● | ● | ● | ● | |
脉冲 | 1~9999999 PCS | ● | ● | ● | - | |
开关 | ● | ● | ● | - | ||
ρ值 | 200秒 | ● | ● | ● | - | |
其他功能 | HART | 支持DVC6200自动整定 | ● | - | - | - |
双温测量 | ● | ● | ⭕ | ● | ||
PH计 | ● | ● | ⭕ | - | ||
校准任务 | ● | ● | ⭕ | - | ||
数据记录仪 | ● | ● | ⭕ | ⭕ | ||
PC软件 | ● | ● | ⭕ | - | ||
无线通讯 | ● | ● | ⭕ | - | ||
压力定制 | ● | ● | ⭕ | - | ||
注：● 标配 ；⭕ 选配 ；- 无。
功能特点
输出电压、电流、电阻、频率、脉冲，模拟热电偶、模拟热电阻，PH计；
测量电压、电流、电阻、频率、脉冲、开关（通断）、热电偶、热电阻、PH计；
具有HART通信、数据记录仪、校准任务、无线通信、双温测量等功能；
一键开启侧边24V独立电源功能；
两个独立的通道可同步输出和测量；
支持双通道高精度铂电阻温度计（SPRT）测量，支持R0、a、b、c和多项式参数设置，用户可自行建立和管理温度探头。
三种冷端温度补偿方式：采用外置Pt100测温探头进行实时温度补偿；采用键入固定温度值进行恒定温度补偿；采用内置温度传感器进行冷端温度补偿；
内置一键查看信息功能，快速查看当前通道类型、信号类型、量程范围、端口耐压、接线示意图，给使用者提供了最大的操作便利；
mA信号输出时，提供内部和外部两种回路供电方式；
mA信号测量时，可为变送器提供回路电源；
频率：输出支持方波和正弦波，可设置占空比和幅值；
脉冲：输出可设置频率、幅值和占空比；测量可设置触发方式；
电阻和热电阻测量支持二/三/四线制接线方式；
采用先进的电阻输出技术，电阻信号输出时的响应速率更快、更稳定；
电阻信号输出响应速率快、稳定、允许激励电流广，支持快速脉冲型RTD温度变送器和PLC的校准；
测量锁档功能：快速切换测量档位，使测量更加准确。
-电压：自动、100mV、1V、10V、100V；
-电流：自动、30mA、100mA；
-电阻：自动、50Ω、500Ω、5000Ω；
单位换算功能：
输出/测量信号的单位可换算成其它工程单位或自定义单位，支持线性、x2、√x、√x3、√x5函数运算；
可校准开方型变送器及对应的显示仪表。
输出微调功能：支持输出值的任意位数上进行信号微调，通过上下左右导航键快速更改输出值；
步进输出功能：可设置输出范围、模式（点数/百分比/数值）、行程方向、间隔时间、重复次数、自动或手动输出信号，便于快速检查线性和响应时间；
斜坡输出功能：可设置输出范围、停留时间、行程时间、触发开关、重复次数，捕捉开关动作，自动校准开关类仪表；
数据记录仪功能
数据记录仪是针对记录各种测量结果而设计的，在工业场合，经常需要长期或者短期的测量信号，并且保存测量结果，以便日后分析，用于故障查找、调查、校准；
可在校准器上记录、查看、管理测量数据；
可按间隔时长/总时长/总个数等方式进行延时/定时、手动/自动记录、数字/图形显示测量数据；
数据统计功能：统计测量最小值、最大值、平均值、每分钟变化率。
测量滤波功能：开启时可设置滤波数量，测量数据更加稳定。
校准任务
可在校准器上新建、执行、删除校准任务；
可将被校表基本信息、校准过程的相关参数等键入校准任务中，校准器会自动完成校准过程，记录并保存校准数据，并能自动分析判断并给出合格/超差的校准结论；
可在校准器上查看校准数据；
可导出校准数据至电脑上进行管理；
可以方便地通过计算机管理仪表中的校准任务；
软件包含独立的数据库，可创建、上传、下载任务，生成校准报告，并可自定义校准证书格式。
节能管理：
可设置定时息屏；
可设置定时关机。
向导式精度修正，用户可自行修正产品准确度，无需返厂。
快照功能：一键记录屏幕快照数据，方便用户后期查看。
准确度等级：0.01级、0.02级；
典型温度系数：1x10-6量程/℃（环境温度每变化1℃对准确度影响仅为百万分之一）；
典型时漂：3x10-5量程/年（每年时间漂移对准确度影响仅为十万分之三）；
HART通讯功能：
支持HART官网认证的版本5、6、7的设备；
HART离线通信时提供内部24V DC回路电源和内置250Ω HART回路电阻；
HART在线通信时，内置250Ω HART回路电阻可供选择；
提供内置250Ω HART回路电阻时；
HART工作界面同时显示校验仪输出测量值；
调试、校准现场HART设备；
HART工作界面全中文显示；
支持费希尔 DVC6200自动整定；
通讯功能：
支持蓝牙无线通讯和USB有线通讯；
蓝牙传输距离：无遮挡条件下不低于10m。
全中文界面，界面设计更友好；
硅胶按键，可设置按键声音提示；
测试线和信号端口均采用低热电势材料和24K镀金工艺。
防脱落挂钩设计，方便携带，可在使用时解放双手。
免费下载与升级：通信协议、固件软件；
五年保修，接收功能定制服务。
通用技术指标
工作环境
温度：(-10～50)℃;
相对湿度：<90%(非凝露);
气压：(86～106)kPa。
存储环境
温度：(-20~60)℃;
相对湿度：<90%(非凝露)。
电源
供电：可充电锂电池组供电，或者专用12VDC适配器供电；
充电：专用12VDC适配器供电，充电时间小于5小时；
工作时间：充满电后，连续工作时间大于16小时(如果24VDC回路电源打开，24VDC独立电源打开，或者有电流输出时，工作时间会相应缩短);
电池电压过低时，仪表会自动关机保护；
为达到最佳的测量、输出精度，推荐使用电池供电。
技术参数
显示：3.5”高分辨率TFT彩屏；
尺寸：197mmx103mmx55mm(长X宽X高)；
重量：约0.8kg;
功耗：典型功耗2W(测量状态),最大功耗3W(24V电源打开并带最大负载或者电流输出量程上限，液品背光处于最亮状态);

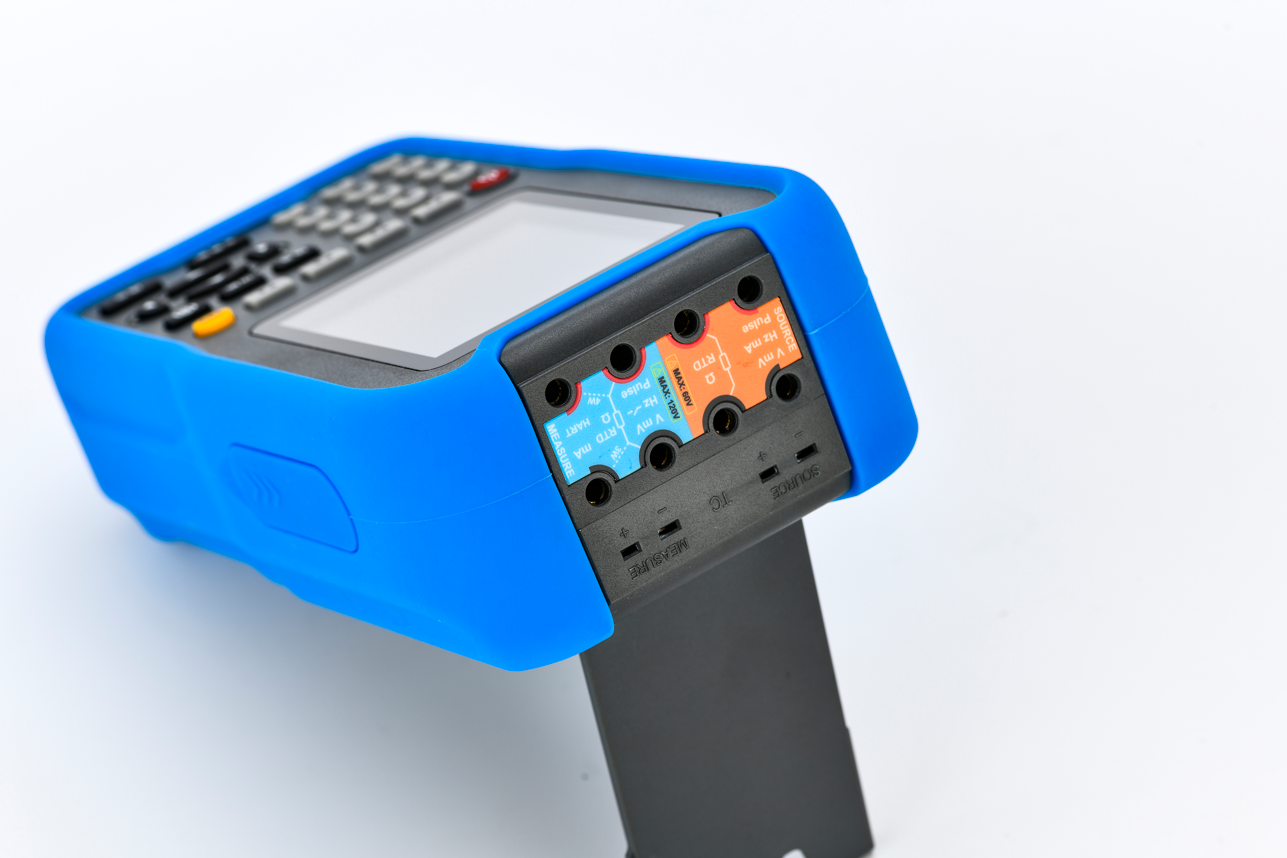

输出测量端口：标准φ4mm电气插孔；
热电偶模拟输出及测量(采用冷端自动补偿模式):热偶扁平微型插座；
充电插孔：标准φ2.1mm充电播座；

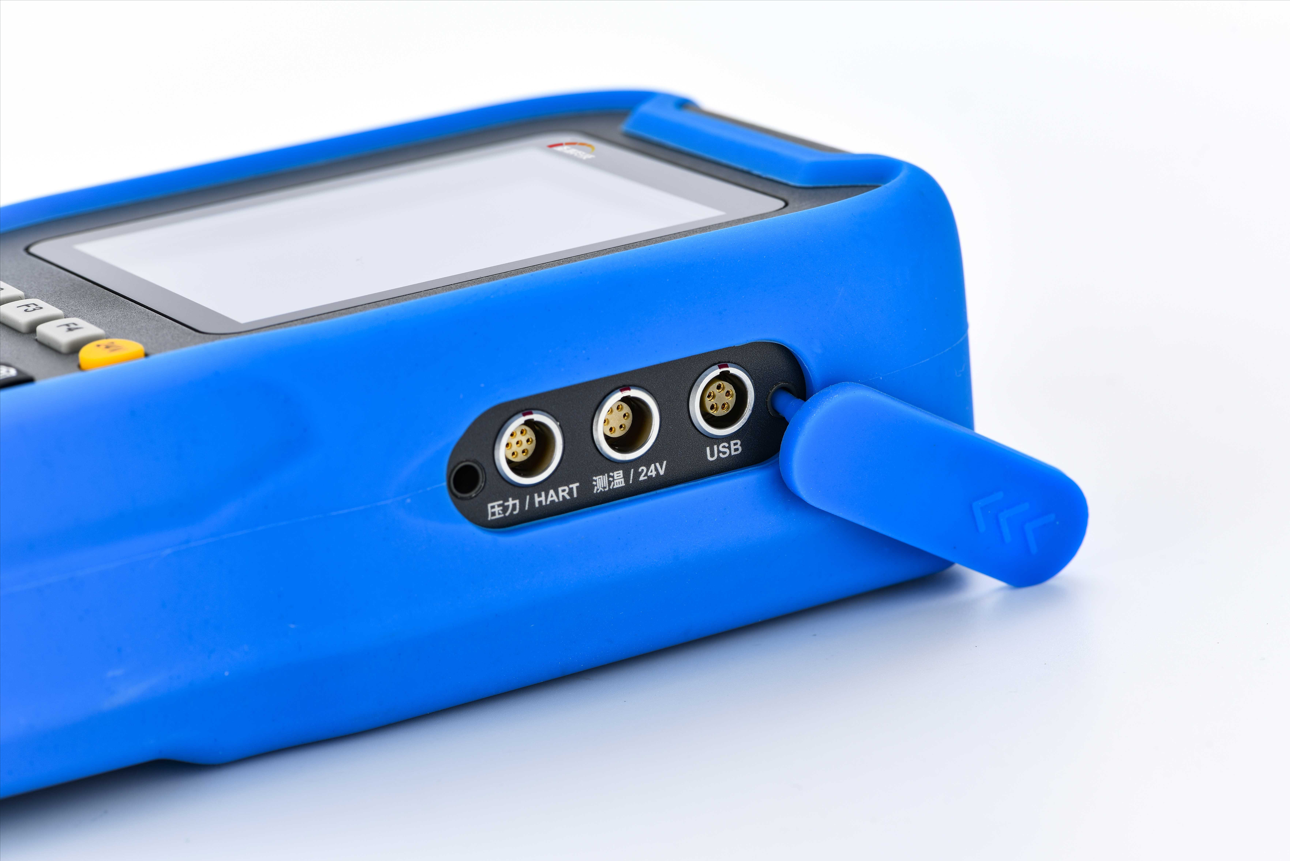

压力模块接口：7芯圆形航空接插连接器；
RS232参数：波特率57600；数据长度8位；停止位1位;
实时时钟：年设置范围为2000~2099，24小时制。
输出技术指标
功能 | 输出量程 | 输出范围 | 分辨力 | 最大允许误差 | |
0.01级 | 0.02级 | ||||
电压 | 30.0000 V | -12.00000~ 30.0000 V | 0.1 mV | ±（0.006%读数+ 0.5 m V） | ±（0.01%读数+ 0.5 m V） |
±10.00000 V | 10 μV | ±（0.006%读数+0.1mV） | ±（0.01%读数+0.1mV） | ||
±1.000000 V | 1 μV | ±（0.006%读数+10 μV） | ±（0.01%读数+10 μV） | ||
±100.0000 mV | -120.0000~ 120.0000 mV | 0.1 μV | ±（0.006%读数+4 μV） | ±（0.01%读数+4 μV） | |
热电偶 | S、R、B、K、N、E、J、T、WRe3-25、WRe5-26 | - | 0.01 ℃ | 详见表4热电偶技术指标 | |
电流 | 30.0000 mA | 0.0000~ 30.0000 mA | 0.1 μA | ±（0.01%读数+1 μA） | ±（0.015%读数+1 μA） |
电阻 | 4000.00 Ω | 0.000~ 4000.00 Ω | 10 mΩ | ±（0.008%读数+40 mΩ） | ±（0.015%读数+40 mΩ） |
400.000 Ω | 1 mΩ | ±（0.008%读数+5 mΩ） | ±（0.015%读数+5 mΩ） | ||
热电阻 | Pt10、Pt50、Pt100、Pt200、Pt400、Pt500、Pt1000、Cu50、Cu100、BA1、BA2、BA3、G | - | 0.01 ℃ | 详见表5热电阻技术指标 | |
频率 | 100.0000 kHz | 0.000010~ 100.0000 kHz | 0.1 Hz | ±1 Hz | |
10.00000 kHz | 0.01 Hz | ±0.1 Hz | |||
1.000000 kHz | 0.001 Hz | ±0.01Hz | |||
脉冲 | 9999999 个 | 1~9999999 个 | 1 个 | ±1个脉冲 | |
PH计 | -3.0000~17.0000pH | -3.0000~ 17.0000pH | 0.0001 pH | ±（0.003%读数+ 0.0002 pH） | ±（0.006%读数+ 0.0002 pH） |
说明 | 电压档最大输出电流：10mA；负载效应≤50μV/mA；20mA输出负载能力≤1kΩ； 输出方波信号振幅：0.1~10.0Vpp；输出正弦波信号振幅：0.1~10.0Vpp；方波占空比：2~98%； 脉冲输出时频率设置范围：0.0001~100kHz；振幅设置范围：0.1~10.0V； 电阻、热电阻外激电流工作范围：0.4~20mA/400Ω；0.04~2mA/4000Ω。 注：环境温度20±5℃，一年内准确度 | ||||
测量技术指标
功能 | 测量量程 | 测量范围 | 分辨力 | 最大允许误差 | |
0.01级 | 0.02级 | ||||
电压 | ±100.0000 V | -120.0000~ 120.0000 V | 0.1 mV | ±（0.006%读数+ 0.5 mV） | ±（0.01%读数+ 0.5 mV） |
±10.00000 V | 10 μV | ±（0.006%读数+ 0.1 mV） | ±（0.01%读数+ 0.1 mV） | ||
±1.000000 V | 1 μV | ±（0.006%读数+ 10 μV） | ±（0.01%读数+ 10 μV） | ||
±100.0000 mV | -120.0000~ 120.0000 mV | 0.1 μV | ±（0.006%读数+ 4 μV） | ±（0.01%读数+4 μV） | |
热电偶 | S、R、B、K、N、E、J、T、WRe3-25、WRe5-26 | - | 0.01 ℃ | 详见表4热电偶技术指标 | |
电流 | ±100.000 mA | -120.000~ 120.000 mA | 1 μA | ±（0.01%读数+ 2 μA） | ±（0.015%读数+ 2 μA） |
±30.0000 mA | 0.1 μA | ±（0.01%读数+1 μA） | ±（0.015%读数+ 1 μA） | ||
电阻 | 5000.00 Ω | 0.0000~ 7500.00 Ω | 10 mΩ | ±（0.008%读数+50 mΩ） | ±（0.015%读数+50 mΩ） |
500.000 Ω | 1 mΩ | ±（0.008%读数+5 mΩ） | ±（0.015%读数+5 mΩ） | ||
50.0000 Ω | 0.1 mΩ | ±（0.008%读数+5 mΩ） | ±（0.015%读数+5 mΩ） | ||
热电阻 | Pt10、Pt50、Pt100、Pt200、Pt400、Pt500、Pt1000、Cu50、Cu100、BA1、BA2、BA3、G | - | 0.01 ℃ | 详见表5热电阻技术指标 | |
双温 | SPRT25、 SPRT100 | -189.8344~ 961.78 ℃ | 0.001 ℃ | 0.05 ℃ | |
频率 | 100.0000 kHz | 0.000500~ 100.0000 kHz | 0.1 Hz | ±1 Hz | |
10.00000 kHz | 0.01 Hz | ±0.1 Hz | |||
1.000000 kHz | 0.001 Hz | ±0.01Hz | |||
脉冲 | 9999999 个 | 1~9999999 个 | 1 个 | ±1个脉冲 | |
PH计 | -3.0000~17.0000pH | -3.0000~ 17.0000pH | 0.0001 pH | ±（0.003%读数+ 0.0002 pH） | ±（0.006%读数+ 0.0002 pH） |
ρ值 | 0.1~200秒 | 0.00001~0.99999 | 0.00001 | 0.00005 | |
说明 | 10V及以上量程档测量输入阻抗≥3MΩ；1V及以下量程档测量输入阻抗≥500MΩ； 电流测量输入阻抗≤10Ω； 频率测量输入阻抗≥10MΩ；输入幅值：0.1~60V（rms）； 电阻、热电阻测量电流：1mA/50Ω；1mA/500Ω；0.25mA/5000Ω； 脉冲测量时触发电平1.0V（建议输入脉冲的幅值>1.0V）。 注：环境温度20±5℃，一年内准确度 | ||||
热电偶技术指标
热电偶分度号 | 温度范围 | 最大允许误差（模拟输出和测量） | |
0.01级 | 0.02级 | ||
S | -35~0 ℃ | ±0.90 ℃ | ±0.90 ℃ |
0~100 ℃ | ±0.74 ℃ | ±0.74 ℃ | |
100~1768 ℃ | ±0.60 ℃ | ±0.60 ℃ | |
R | -35~0 ℃ | ±1.20 ℃ | ±1.20 ℃ |
0~200 ℃ | ±0.86 ℃ | ±0.86 ℃ | |
200~1768 ℃ | ±0.50 ℃ | ±0.55 ℃ | |
B | 600~800 ℃ | ±0.80 ℃ | ±0.81 ℃ |
800~1820 ℃ | ±0.62 ℃ | ±0.64 ℃ | |
K | -260~-200 ℃ | ±0.98 ℃ | ±1.06 ℃ |
-200~-100 ℃ | ±0.38 ℃ | ±0.45 ℃ | |
-100~600 ℃ | ±0.25 ℃ | ±0.27 ℃ | |
600~1372 ℃ | ±0.35 ℃ | ±0.36 ℃ | |
N | -205~-100 ℃ | ±0.45 ℃ | ±0.46 ℃ |
-100~1300 ℃ | ±0.30 ℃ | ±0.32 ℃ | |
E | -255~-200 ℃ | ±0.50 ℃ | ±0.56 ℃ |
-200~-100 ℃ | ±0.20 ℃ | ±0.21 ℃ | |
-100~700 ℃ | ±0.14 ℃ | ±0.16 ℃ | |
700~1000 ℃ | ±0.14 ℃ | ±0.19 ℃ | |
J | -210~-100 ℃ | ±0.26 ℃ | ±0.27 ℃ |
-100~700 ℃ | ±0.12 ℃ | ±0.15 ℃ | |
700~1200 ℃ | ±0.20 ℃ | ±0.24 ℃ | |
T | -250~-100 ℃ | ±0.72 ℃ | ±0.77 ℃ |
-100~0 ℃ | ±0.25 ℃ | ±0.25 ℃ | |
0~400 ℃ | ±0.12 ℃ | ±0.14 ℃ | |
WRe3-25 | 0~2000 ℃ | ±0.46 ℃ | ±0.56 ℃ |
2000~2315 ℃ | ±0.72 ℃ | ±0.90 ℃ | |
WRe5-26 | 0~1000 ℃ | ±0.33 ℃ | ±0.35 ℃ |
1000~2000 ℃ | ±0.51 ℃ | ±0.63 ℃ | |
2000~2315 ℃ | ±0.79 ℃ | ±0.96 ℃ | |
符合90国际温标，由mV输出及测量的最大允许误差决定； 不包括传感器和补偿导线误差； 以上指标基于参考端温度0℃；对于内置或外置冷端补偿加0.2℃误差 注：环境温度20±5℃，一年内准确度 | |||
热电阻技术指标
热电阻分度号 | 温度范围 | 模拟输出最大允许误差 | 测量最大允许误差 | ||
0.01级 | 0.02级 | 0.01级 | 0.02级 | ||
Pt10（385） | -200~200 ℃ | ±0.23 ℃ | ±0.31 ℃ | ±0.23 ℃ | ±0.31 ℃ |
200~600 ℃ | ±0.34 ℃ | ±0.41 ℃ | ±0.34 ℃ | ±0.41 ℃ | |
600~850 ℃ | ±0.40 ℃ | ±0.51 ℃ | ±0.40 ℃ | ±0.51 ℃ | |
Pt50（385） | -200~200 ℃ | ±0.09 ℃ | ±0.12 ℃ | ±0.09 ℃ | ±0.12 ℃ |
200~600 ℃ | ±0.13 ℃ | ±0.20 ℃ | ±0.13 ℃ | ±0.20 ℃ | |
600~850 ℃ | ±0.18 ℃ | ±0.26 ℃ | ±0.18 ℃ | ±0.26 ℃ | |
Pt100（385） | -200~200 ℃ | ±0.08 ℃ | ±0.10 ℃ | ±0.08 ℃ | ±0.10 ℃ |
200~600 ℃ | ±0.12 ℃ | ±0.16 ℃ | ±0.12 ℃ | ±0.16 ℃ | |
600~850 ℃ | ±0.15 ℃ | ±0.22 ℃ | ±0.15 ℃ | ±0.22 ℃ | |
Pt200（385） | -200~200 ℃ | ±0.15 ℃ | ±0.18 ℃ | ±0.15 ℃ | ±0.18 ℃ |
200~300 ℃ | ±0.15 ℃ | ±0.20 ℃ | ±0.15 ℃ | ±0.20 ℃ | |
300~600 ℃ | ±0.18 ℃ | ±0.25 ℃ | ±0.18 ℃ | ±0.25 ℃ | |
600~850 ℃ | ±0.28 ℃ | ±0.37 ℃ | ±0.29 ℃ | ±0.39 ℃ | |
Pt400（385） | -200~0 ℃ | ±0.06 ℃ | ±0.08 ℃ | ±0.06 ℃ | ±0.08 ℃ |
0~200 ℃ | ±0.10 ℃ | ±0.12 ℃ | ±0.10 ℃ | ±0.13 ℃ | |
200~600 ℃ | ±0.13 ℃ | ±0.20 ℃ | ±0.14 ℃ | ±0.21 ℃ | |
600~850 ℃ | ±0.15 ℃ | ±0.25 ℃ | ±0.15 ℃ | ±0.25 ℃ | |
Pt500（385） | -200~200 ℃ | ±0.08 ℃ | ±0.10 ℃ | ±0.09 ℃ | ±0.11 ℃ |
200~600 ℃ | ±0.13 ℃ | ±0.19 ℃ | ±0.13 ℃ | ±0.20 ℃ | |
600~850 ℃ | ±0.18 ℃ | ±0.26 ℃ | ±0.18 ℃ | ±0.26 ℃ | |
Pt1000（385） | -200~200 ℃ | ±0.05 ℃ | ±0.08 ℃ | ±0.05 ℃ | ±0.09 ℃ |
200~600 ℃ | ±0.09 ℃ | ±0.16 ℃ | ±0.09 ℃ | ±0.16 ℃ | |
600~850 ℃ | ±0.12 ℃ | ±0.22 ℃ | ±0.12 ℃ | ±0.22 ℃ | |
Cu50 | -50~150 ℃ | ±0.08 ℃ | ±0.10 ℃ | ±0.08 ℃ | ±0.10 ℃ |
Cu100 | -50~150 ℃ | ±0.07 ℃ | ±0.11 ℃ | ±0.07 ℃ | ±0.11 ℃ |
BA1 | -200~0 ℃ | ±0.07 ℃ | ±0.09 ℃ | ±0.07 ℃ | ±0.09 ℃ |
0~400 ℃ | ±0.11 ℃ | ±0.17 ℃ | ±0.11 ℃ | ±0.17 ℃ | |
400~650 ℃ | ±0.14 ℃ | ±0.22 ℃ | ±0.14 ℃ | ±0.22 ℃ | |
BA2 | -200~200 ℃ | ±0.08 ℃ | ±0.10 ℃ | ±0.08 ℃ | ±0.10 ℃ |
200~650 ℃ | ±0.12 ℃ | ±0.16 ℃ | ±0.12 ℃ | ±0.16 ℃ | |
BA3 | -50~100 ℃ | ±0.09 ℃ | ±0.12 ℃ | ±0.06 ℃ | ±0.09 ℃ |
G | -50~150 ℃ | ±0.10 ℃ | ±0.13 ℃ | ±0.08 ℃ | ±0.12 ℃ |
符合90国际温标，由电阻输出与测量的最大允许误差决定。 注：环境温度20±5℃，一年内准确度 | |||||
